Kdy dává smysl kobot a kdy průmyslový robot?

Na veletrhu vypadá kobot jako ideální kolega. Nepotřebuje bezpečnostní oplocení a člověk ho naučí pohyb tím, že uchopí rameno a ukáže mu cestu. Jenže výstavní stánek není rušný provoz výrobní haly. Tam rozhodují sekundy, nosnost, uchopovací nástroj a bezpečnost celého pracoviště.

Zdeněk Křivský, projektový manažer společnosti Ekobal, proto zákazníkům někdy místo nabídky přiveze kapku reálného vystřízlivění.

„Zákazníkům se snažím vždy najít optimální řešení při poptávce na kolaborativního robota. Vždy je však důležité vidět jejich reálné možnosti.“

Zdeněk Křivský, projektový manažer a konzultant, Ekobal

Kobot není mladší a lepší bratr průmyslového robota

Průmyslový robot bývá rychlejší, unese vyšší hmotnost a zvládne vyšší takt. Zpravidla však potřebuje oddělený prostor. Kobot je konstruovaný pro možnou spolupráci s člověkem, snadněji se učí a v dobře navržené aplikaci se může obejít bez klasického oplocení.

Průmyslový robot

Rychlost: kolem 4 000 mm/s

Nosnost a takt: vyšší

Dosah: delší rameno, mnohem větší dosah

Pracoviště: zpravidla oddělený prostor

Učení: náročnější, pohyb se programuje

Kobot

Rychlost: přibližně 2 000 mm/s, po vstupu člověka do hlídané zóny až 250 mm/s

Nosnost: zhruba 35–40 kg podle výrobce, třetinu až polovinu bere nástroj

Dosah: kratší rameno

Pracoviště: možná spolupráce s člověkem

Učení: snadnější, například ručním vedením ramene

Orientační hodnoty z praxe, jak je v rozhovoru uvádí Zdeněk Křivský.

Slovo „kolaborativní“ ovšem neznamená, že je pracoviště automaticky bezpečné. Rozhoduje i nástroj, rychlost pohybu a přítomnost lidí v okolí. „Zákazník si často myslí, že osadí linky kolaborativním robotem, a tím má bezpečnost vyřešenou,“ popisuje Křivský.

Čtyři metry za sekundu proti čtvrt metru

Odpověď často přinese provoz linky. Křivský pro představu uvádí rychlost průmyslového robota kolem 4 000 milimetrů za sekundu a kobota přibližně 2 000 milimetrů. Jakmile člověk vstoupí do „hlídané“ zóny, rychlost kobota se musí zpomalit na bezpečnou rychlost až na 250 milimetrů za sekundu.

4 000

mm/s

průmyslový robot

2 000

mm/s

kobot v běžném provozu

až 250

mm/s

kobot, když člověk vstoupí do hlídané zóny

Na lince s vysokým taktem, která se nesmí zastavit, se tak kobot může stát úzkým hrdlem. Nesmíme také zapomenout na maximální nosnost kobotů. Ta se podle výrobce pohybuje zhruba mezi 35 a 40 kilogramy, přičemž třetinu, někdy i polovinu spotřebuje samotný nástroj. Kapacitu robotické linky přitom zvýšíte nejjednodušeji tím, že nástrojem odeberete více produktů najednou, a právě tam nosnost kobotů limituje. A nestačí znát jen nosnost. Rozhoduje také, do jaké vzdálenosti ji robot dokáže přenést. Průmyslové roboty mají mnohem delší rameno, a tím i mnohem větší dosah.

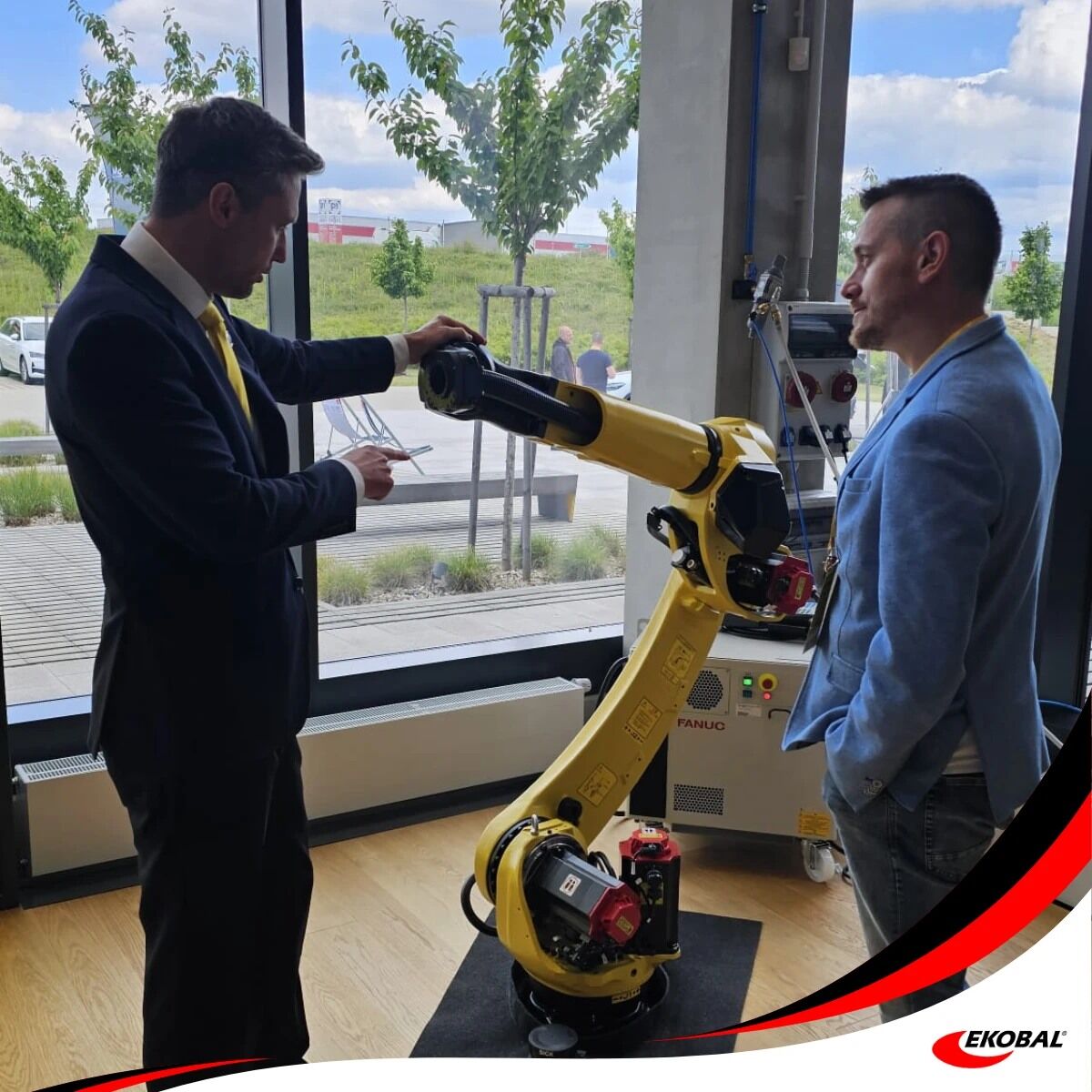

Zdeněk Křivský z Ekobalu u průmyslového robota FANUC

Zdeněk Křivský (vpravo) u průmyslového robota FANUC. Rameno je vidět na první pohled, o aplikaci ale rozhoduje nástroj na jeho konci.

Na nástroji neboli gripperu také dost záleží

Na veletržním videu poutá pozornost robotické rameno. Snadno tak přehlédneme jeho nejdůležitější část – uchopovací nástroj neboli gripper. Přidáte-li kobotu složitý a z pohledu bezpečnosti nebezpečný nástroj, mění se tím celá aplikace s kolaborativním robotem. Vakuový nástroj se pro kolaborativní režim zpravidla přizpůsobuje snáze než nástroj s válci, motory nebo ostrými částmi.

Ještě složitější je to u proměnlivého zboží. Jednou přijede krabička se sluchátky, podruhé příbory. Vakuovým gripperem nedokážete přenést všechny produkty a paletizační linka tím ztrácí univerzálnost.

Kde se koboti Ekobalu osvědčili

Kobot lze učit například ručním vedením ramene. Dobře proto funguje při obsluze CNC stroje nebo jako pomocník k jiné paletizační a depaletizační technologii. Právě jednoduché aplikace pro paletizaci a depaletizaci Ekobal svým klientům nabízí. U balicích linek může kobot k paletě přiložit ochrannou papírovou hranu nebo třeba aplikovat etiketu. „A právě tady vidíme u našich balicích linek velký potenciál,“ říká Křivský.

Kolaborativní stanice k zapůjčení na testování

▸  Paletizační stanice pro jednoduchou paletizaci a depaletizaci

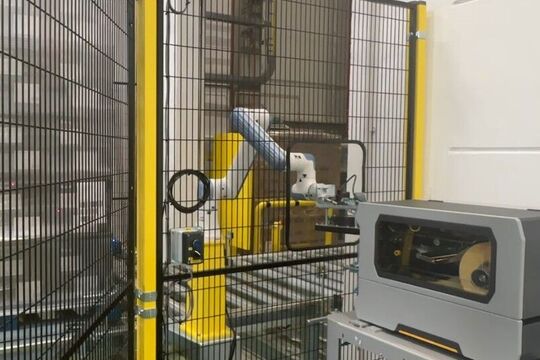

▸  Stanice pro tisk a aplikaci paletových etiket

Obě stanice má Ekobal k dispozici a zákazníkům je může zapůjčit na vyzkoušení.

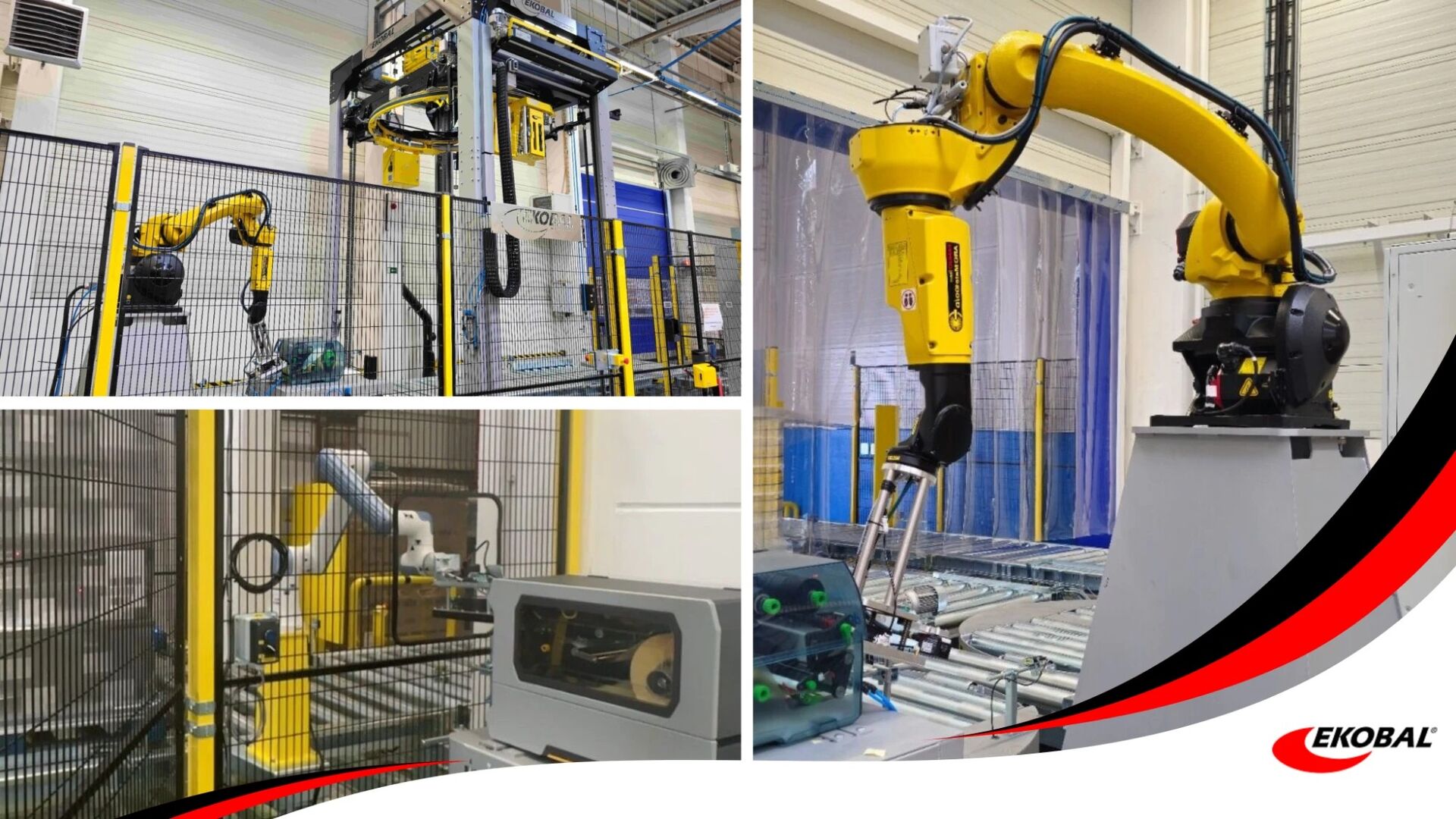

Robotická pracoviště Ekobal: robot u ovíjecího stroje, kobot u tiskárny etiket a průmyslový robot nad dopravníkem

Robotická pracoviště Ekobal: robot u ovíjecího stroje, kobot u tiskárny etiket a průmyslový robot nad válečkovým dopravníkem.

Zákazník přijde s robotem. Integrátor začíná otázkami

Některé firmy už před první schůzkou vědí, jakého kobota chtějí. Křivský místo katalogu vytáhne dotazník.

Otázky, které padnou dřív než název robota

▸  Co přenášíme a kolik to váží?

▸  Za jak dlouho musí robot zvládnout jeden pracovní cyklus?

▸  Kam až musí dosáhnout?

▸  Kudy chodí lidé?

A další otázky, které rozhodují o volbě vhodné aplikace.

„Ono to není jenom o robotu,“ zdůrazňuje. K ramenu je potřeba přivést výrobek, připravit ho, navrhnout gripper, naprogramovat pohyb a zabezpečit okolí. Je třeba navrhnout co nejlepší řešení, které nahradí dosavadní práci člověka, a provést analýzu rizik. Na ní se podílí projektový tým, konstruktéři i specialisté na bezpečnost. „Vždy se snažíme se zákazníkem vést diskuzi a nenabízíme robotické pracoviště naslepo,“ dodává Křivský.

Robotické pracoviště navíc nekončí předáním. Součástí dodávky má být servisní plán a jasná pravidla čištění, mazání a pravidelných kontrol. Firma zároveň potřebuje vlastní lidi, kteří zvládnou základní nové nastavení a úpravy.

Teprve potom lze rozhodnout, zda je vhodný kobot, průmyslový robot, nebo úplně jiné řešení. Někdy tedy není úkolem integrátora zákazníkovo přání do puntíku splnit, ale najít nejlepší řešení. „Někdy jsem ta brzda v přehnaném očekávání zákazníka,“ říká Křivský.

Automatizace nezruší personální problém. Jen ho promění

Robot ubere rutinní manuální práci, ale přidá potřebu někoho, kdo ho umí nastavovat a udržovat. Automatizace tedy lidi jednoduše nemaže, jak někdy naznačují zkratkovité titulky. Mění, koho firma potřebuje a za co mu platí.

Závěr

Kolaborativní roboti představují směr, kterým se automatizace ubírá. Aplikací tohoto typu bude neustále přibývat a jsem přesvědčen, že jejich propojení s umělou inteligencí nabere obrovské tempo.

Nesmíme zapomínat na bezpečnost a samotnou funkčnost aplikace. V Ekobalu se vždy snažíme dodat řešení, které dává zákazníkovi skutečný smysl. Někdy to vyžaduje dlouhé debaty o tom, co všechno by měl robot či kobot zvládat. Pokud ale vidíme, že daná aplikace nedává logiku, raději od projektu odstoupíme hned na začátku.

Ona i samotná příprava pracoviště, a tím je myšleno zatím projekt jen na papíře, zabere někdy hodně času.

„Operátorovi snadno řeknete: Franto, dnes to pokládej opačně na paletu. U robota ale musíte přemýšlet o dosahu, rychlosti a stabilitě. A to všechno je potřeba mít definované hned na začátku projektu.“

Zdeněk Křivský

Zdeněk Křivský
